一、电涌保护器是什么

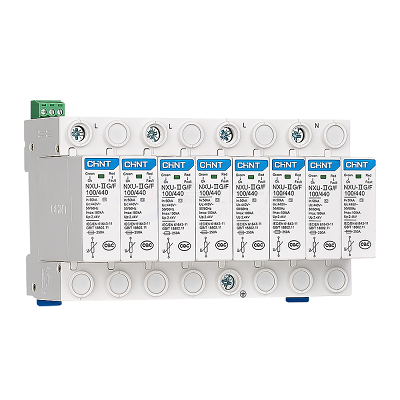

电涌保护器又称浪涌保护器，是一种用于防止电力线路中瞬时高电压（电涌）损害用电设备的安全装置。它常被安装在配电箱、开关柜、通讯设备、电源接口等位置，在雷电、电网波动或开关操作引起电压尖峰时迅速导通分流，从而避免电压冲击对精密设备造成损害。

二、电涌保护器的核心工作原理

电涌保护器的基本功能是**“在高电压出现时导通，在正常电压下截止”，主要依赖内部的压敏电阻（MOV）、气体放电管（GDT）、TVS二极管或放电间隙**等元件实现以下三大步骤：

1. 正常状态：高阻态运行

在正常供电电压范围内（如AC220V/380V），SPD内部保持高阻抗，不影响电流通过，也不会耗能。

2. 电涌出现：低阻态导通

当线路中因雷击、电网切换等原因出现短时高压（通常几百至几千伏）时，SPD内部元件如MOV迅速导通，阻抗急剧下降，形成低阻通道，将过电压能量分流至地线。

3. 电涌消退：自动恢复

在浪涌过后，电压恢复正常，SPD重新回到高阻态，实现自动复位，无需人工干预。

三、电涌保护器的分类原理

• 电源型SPD：用于交流供电系统，保护开关电源、伺服驱动器、变频器；
• 信号型SPD：用于数据线、控制线、电信线路中，防止雷电侵入信号系统；
• 复合式SPD：结合多种防护元件，具备多级保护能力。

其中多级保护系统通常包括：

• 第一级粗保护（B级）：安装于建筑物总配电柜，主要分流雷击浪涌；
• 第二级中保护（C级）：安装于分配电箱，吸收残余浪涌；
• 第三级精保护（D级）：靠近终端设备，针对低能量尖峰电压。

四、使用电涌保护器的注意事项

1. 正确接地：接地电阻应小于10Ω，确保SPD放电通道畅通；
2. 定期检查：部分型号带故障指示或报警功能，应定期更换失效器件；
3. 选型合适：根据系统电压、安装位置及防护级别选用匹配的SPD；
4. 与断路器配合使用：推荐串接熔断器或微型断路器以防SPD短路后烧毁。
