气动三联件的组成及功能详解-嘉立创FA官网
浏览量： 1944 发布于： 2025-06-11 15:02:08
一、气动三联件的基本概念
气动三联件（也称“气源处理三联件”）是气动系统中的关键辅助元件，通常安装在压缩空气进入设备前端。其目的是对压缩空气进行净化、稳压、润滑处理，保障气动系统稳定高效运行。

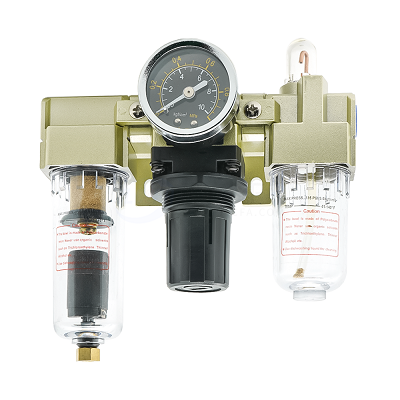

二、气动三联件的三大组成部分
1. 过滤器
- 作用：去除压缩空气中的固体杂质、水分和油雾。
- 特点：内置滤芯，可过滤5μm以上颗粒；
- 好处：防止杂质进入阀体或气缸，延长设备寿命。
2. 减压阀
- 作用：将气源压力调节为稳定的工作压力；
- 特点：具备压力调节旋钮及压力表；
- 好处：防止气动元件因压力波动损坏，提高动作精度。
3. 油雾器
- 作用：向压缩空气中按比例添加微量润滑油；
- 特点：油量可调，常见于高速气缸或阀门应用；
- 好处：减少摩擦磨损，提升密封件与活动件寿命。
三、三联件在使用中的配合顺序与安装注意事项
安装顺序：过滤器 → 减压阀 → 油雾器
这种顺序保证空气先被净化，再进行稳压，最后润滑，以实现气源质量的最佳控制。
注意事项：
- 安装方向应与气流方向一致（通常标注箭头）；
- 定期清理过滤器滤芯；
- 油雾器使用专用气动润滑油，避免杂油堵塞。
气动三联件虽为辅助部件，但其在整个气动系统中发挥着“空气质量守门员”的重要作用。正确认识其组成与功能，合理选型并定期维护，将显著提高设备运行效率与系统稳定性，是每一个气动设备使用者不可忽视的关键环节。
