一、三相滤波器的作用是什么

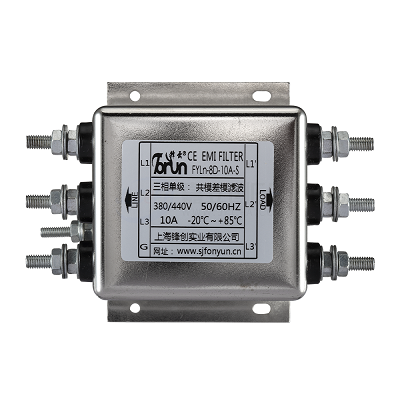

三相滤波器是一种连接在三相电源与用电设备之间的抗干扰装置，主要功能如下：

1. 抑制电磁干扰（EMI）

在工业现场，变频器、伺服驱动器等设备运行时会产生大量高频干扰，三相滤波器可有效抑制这些干扰，防止其干扰其他设备或“污染”电网。

2. 防止外部干扰影响设备

当电网中存在浪涌、电压尖峰或谐波干扰时，三相滤波器能起到屏蔽作用，保护控制系统稳定运行。

3. 满足EMC电磁兼容性要求

在很多出口设备或医疗、电梯、轨道交通等场合，需严格符合电磁兼容标准（如IEC/EN 61000系列），滤波器是实现这一目标的重要手段。

4. 降低设备误动作、延长使用寿命

干扰过多会导致PLC死机、触摸屏卡顿、通信中断等问题，滤波器能稳定电源信号，提高系统运行可靠性。

二、三相滤波器的工作原理

三相滤波器内部主要由共模电感、差模电感、Y电容和X电容构成：

• 共模干扰滤除：将对地传播的高频干扰导向接地线，降低对其他设备的影响。
• 差模干扰吸收：通过电容和电感阻断相线之间的高频噪声。
• 双向滤波效果：既能阻止设备“向外”干扰，也能防止外部“入侵”设备。

这种双向保护设计，是高端电气系统中确保系统稳定性的重要组成部分。

三、三相滤波器的典型应用场景

三相滤波器广泛应用于各种需要三相供电的电气系统中，特别是对EMC要求较高的场合：

变频器系统

抑制由变频器产生的谐波与高频干扰，防止影响其他电子设备。

伺服驱动与自动化设备

如工业机器人、输送线、包装机等控制系统，对通信和信号干扰非常敏感。

数控机床与工控柜

确保机床运行平稳，避免出现误动作和误报警。

电梯与医疗设备

对系统稳定性与人身安全要求极高，必须严格控制电磁干扰。

UPS与充电桩系统

保证电能质量，防止电压扰动或电网污染问题。

四、三相滤波器选型注意事项

在选择和使用三相滤波器时，建议注意以下几点：

• 额定电压/电流匹配：滤波器的电气参数必须匹配实际负载；
• 干扰频段覆盖：根据干扰源频率范围选择高频或低频滤波器；
• 安装位置合理：尽量靠近电源输入端，降低干扰传播路径；
• 接地可靠：滤波器必须有良好接地，否则滤波效果大打折扣；
• 符合EMC标准：选用符合国际标准认证的产品更有保障。

五、结语

三相滤波器是工业电气系统中不可或缺的关键部件，它不仅提升了设备自身的电磁兼容性，还维护了整个工厂电网的稳定运行。无论是在新设备设计还是旧设备改造中，合理配置滤波器都是提高系统可靠性的重要手段。
