1、联轴器的基本定义

① 联轴器的作用

- 联轴器是用来连接两个轴并传递扭矩的机械元件。

- 它在动力传动系统中起到轴系对中、传动、缓冲或补偿的作用。

② 按结构分类

- 常见联轴器主要分为刚性联轴器和挠性联轴器两大类。

- 根据是否具备补偿偏差能力、缓冲性能等进行选型判断。

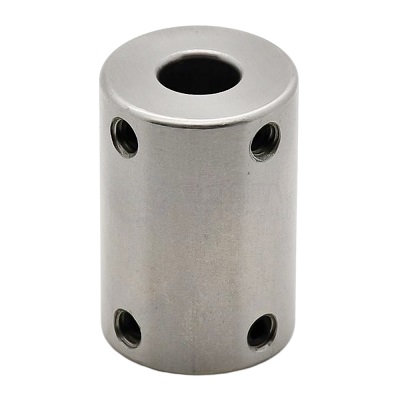

2、刚性联轴器特点

① 定义与结构

- 刚性联轴器结构简单，一般由两个半联轴器通过螺钉或键连接，完全无相对位移。

- 无补偿能力，要求轴与轴对中精度极高。

② 优点

- 扭矩传递效率高，结构紧凑，价格低廉。

- 适用于高对中、高刚性场合，如主轴定位、伺服传动等。

③ 缺点

- 无法吸收轴系之间的轴向、径向或角向偏差。

- 容易产生应力集中，长时间使用可能对轴承或联轴器本体造成损伤。

3、挠性联轴器特点

① 定义与结构

- 挠性联轴器可以在一定范围内补偿轴之间的轴向、径向或角向误差。

- 常见结构如梅花联轴器、弹性柱销联轴器、蛇形弹簧联轴器等。

② 优点

- 能有效吸收冲击和振动，延长设备使用寿命。

- 对安装精度要求相对较低，可适应一定偏差，维护方便。

③ 缺点

- 相比刚性联轴器，其扭矩传递效率略低。

- 高速、高精度场合可能因结构变形导致微小误差。

4、两者对比总结

① 补偿能力

- 刚性联轴器：完全无补偿能力，适合高精度定位。

- 挠性联轴器：具备良好的误差补偿能力，适应性更强。

② 安装与维护

- 刚性联轴器要求精密对中，安装难度较大。

- 挠性联轴器对中要求低，便于安装与后期调整。

③ 使用场合

- 刚性联轴器适用于结构刚性要求高、空间受限、高速控制场合。

- 挠性联轴器更适用于工况复杂、冲击较大或需要一定缓冲的应用场景。

5、典型应用案例参考

① 刚性联轴器应用

- 数控机床主轴、伺服电机精密联动、夹紧传动装置。

② 挠性联轴器应用

- 自动化输送线、包装机械、电机连接泵类装置。
