螺纹线联轴器选型指南-嘉立创FA官网
浏览量： 889 发布于： 2025-04-17 13:51:54

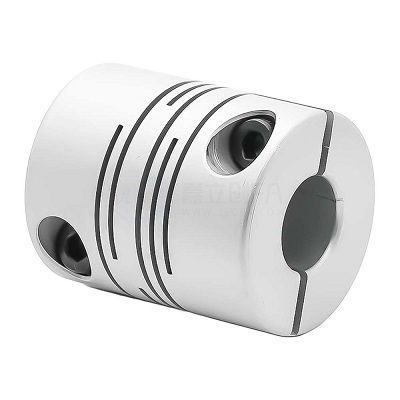

1、螺纹线式联轴器简介
① 结构特点
- 螺纹线联轴器通常由一整块金属（铝合金或不锈钢）整体切削形成，通过螺旋形缝隙实现扭矩传递与柔性偏差补偿。
- 缝隙结构类似弹簧，可以有效吸收微小的径向、轴向和角向偏差。
② 工作原理
- 利用螺旋缝的弹性形变缓冲位移差，确保高精度、零回转间隙的传动过程，适用于闭环控制系统。
2、常见应用场景
① 适用行业
- 3C电子自动化设备
- 伺服/步进电机驱动系统
- 精密位移平台与测量设备
- 小型数控机床与激光打标设备
② 典型连接部位
- 电机轴与丝杠之间
- 编码器与旋转轴之间
- 精密滑台与驱动组件之间
3、螺纹线式联轴器的选购要点
① 扭矩与尺寸匹配
- 明确负载扭矩范围，选择足够刚性的联轴器型号，避免因过载造成变形或断裂。
- 考虑空间限制，选定合适外径与长度，保持结构紧凑。
② 轴径尺寸与配合方式
- 常见配合为夹紧式（夹壳式）与止动螺丝式，夹紧式稳定性更高，建议优先选用。
- 选型前务必确认电机轴与负载端轴径规格，部分品牌支持定制不同轴径组合的混合孔型。
③ 偏差补偿能力评估
- 不同产品的偏差补偿能力有差异，应根据实际机械安装误差选择合适的容许轴向、径向及角向补偿范围。
- 若系统对定位精度要求极高，应优先选择中等弹性、刚性平衡型结构。
④ 材质选择
- 铝合金：轻量、成本低，适合中低扭矩应用。
- 不锈钢：强度高、耐腐蚀，适合高刚性、高负载或恶劣环境下使用。
⑤ 工作环境要求
- 高温、高湿、高粉尘场所建议选用表面阳极氧化处理或不锈钢材质。
- 对电气绝缘有要求的场合，可考虑特殊塑胶复合材质结构。
