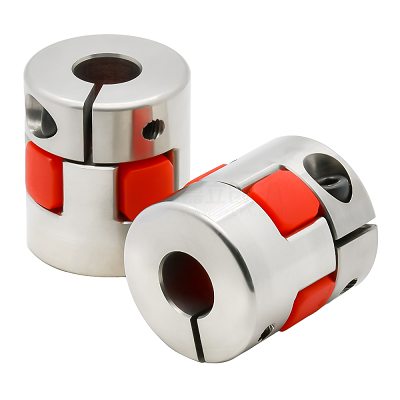

梅花联轴器如何减少振动-嘉立创FA官网
浏览量： 681 发布于： 2025-04-16 14:38:55
1、梅花式联轴器的振动原因
① 中心偏差未控制好
- 轴与联轴器安装不同心，是振动的主要来源之一。
- 尤其在高速旋转时，轻微的偏心都会引起周期性激振。
② 弹性体磨损或选型错误
- 弹性垫片过硬或老化，会降低减震效果。
- 不匹配的材质也可能引起共振现象。
③ 传动不平衡
- 两侧负载不对称或转子系统质量分布不均，会导致旋转时产生惯性不均，形成振动源。
④ 安装精度不达标
- 紧固螺丝不均或键槽松动等，都可能引起联轴器抖动。
2、结构设计如何降低振动
① 选择合适硬度的梅花垫片
- 弹性体材质通常分为聚氨酯、丁腈橡胶等，不同硬度对应不同减震能力。
- 建议在中低速应用中优先选择中等硬度（如SHA 80-90）的梅花垫，在兼顾传递扭矩的同时有效吸收震动。
② 优选爪型结构
- 双爪对称型结构具有良好的同心性，避免偏心引起的震动。
- 推荐使用带缓冲倒角设计的爪形，可在冲击传递中进一步柔化震动源。
③ 加强动平衡加工精度
- 对于高速旋转场景，选择动平衡处理过的联轴器本体，可显著降低运转时的不稳定因素。
3、正确安装是关键
① 确保同轴度与间隙合理
- 联轴器安装时，两端轴的轴向与径向偏差应控制在产品技术指标内（一般径向不超过0.2mm，角向不超过1°）。
- 弹性垫片应处于无预紧或微预紧状态，防止工作时发生挤压破裂或脱位。
② 均匀锁紧螺丝，避免偏载
- 所有止动螺钉应使用力矩扳手分段交替上紧，确保锁紧均匀。
- 若采用胀紧套固定结构，应确保套筒膨胀量均衡分布。
③ 定期检查弹性体状况
- 梅花垫若出现裂纹、硬化、变形或啮合不良，应及时更换。
- 定期维护是减少长期运行振动的重要保障。
4、附加抑振措施建议
① 加装减振支架或弹性底座
- 对于震动敏感设备，可在电机与底座之间加装缓冲垫或避震器。
② 搭配柔性联轴器预级连接
- 在部分高精度应用中，可采用柔性联轴器与梅花联轴器串联使用，进一步吸收微小偏差带来的激振。
③ 避开固有频率区间运行
- 检查系统频率响应曲线，避开联轴器与系统共振点，保持运行频率处于稳定带。
