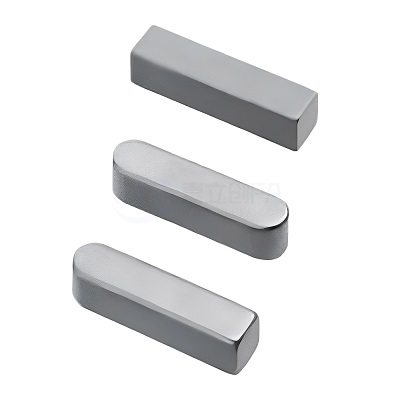

1、平键的基本结构与功能

① 结构特点

• 截面为矩形，平整两面分别与轴和轮毂键槽贴合；
• 多数为滑动配合，可实现组件拆装；
• 依靠键与键槽的侧面接触传递扭矩。

② 主要作用

• 实现轴与轮毂的同轴传动；
• 限制零件转动自由度，保障动力输出一致性；
• 在某些类型中具备防止轴向移动功能（如止动键）。

2、平键分类方式

① 按安装方式分类

• A型平键（自由装配键）
• 轴槽和轮毂槽为间隙配合；
• 易于装配拆卸，常用于维修频繁场合。
• B型平键（过盈装配键）
• 与轮毂为紧配合，安装需轻敲或压入；
• 提供更高扭矩传递能力，防止打滑。
• C型平键（紧固键）
• 键与轴、轮毂之间基本无间隙；
• 适合高速、高负载工况，但装配复杂。

② 按功能特点分类

• 普通平键：矩形结构，最常用；
• 导向键：具有轴向移动能力，适用于滑动传动；
• 止动键：键尾部设挡块，防止轴向位移；
• 半圆键 / 扇形键：安装于特殊结构轴上，用于定位或轻载场合。

③ 按标准分类

• GB/T 1096：普通矩形平键；
• GB/T 879：圆头导向平键；
• DIN 6885：德标平键系列；
• ISO R773：国际通用平键标准。

3、公差与配合建议

① 公差等级（示例）

• 宽度 b：N9 (+0.05~+0.075mm 范围)；
• 高度 h：h11；
• 键槽公差：推荐 IT8~IT10 等级；
• 确保键与键槽间侧向接触紧密，顶面不承载力。

② 配合原则

• 平键两侧面为力学传力面，应保持配合间隙最小；
• 顶面与槽底需留间隙，避免干涉，推荐≥0.1mm；
• 采用定位止退片或止动结构，避免轴向窜动。

4、选型建议与应用领域

① 选型建议

• 中小型设备：优选A型键，便于拆装维护；
• 大型传动轴：推荐B型或C型，提升可靠性；
• 高精密设备：选择加工精度高的DIN标准键；
• 有轴向载荷要求场合：可选止动键或弹性销辅助定位。

② 典型应用场景

• 电机与减速机输出连接；
• 联轴器与转轴配合安装；
• 飞轮、皮带轮、链轮固定；
• 自动化设备传动轴系统。
