胀紧连接的原理及安装拆卸-嘉立创FA官网
浏览量： 3924 发布于： 2024-11-20 15:09:30
1、胀紧连接概述
① 定义与作用

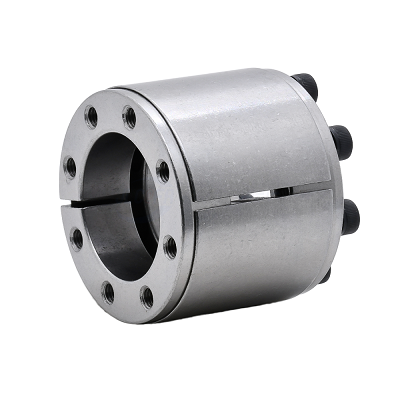

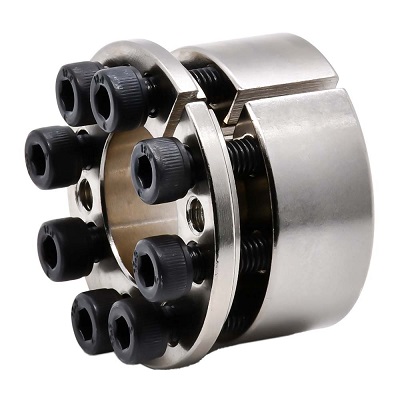

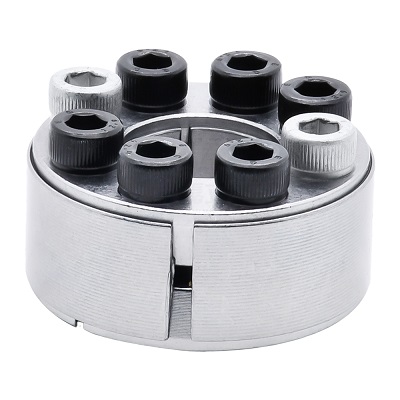

胀紧连接是一种通过轴向力使内套件膨胀，从而实现与外套件紧密配合的连接方式。
其主要作用在于提供一种无需键槽即可传递扭矩的方法，适用于高精度和高转速的应用场合。
② 应用领域
广泛应用于机械传动系统中，如数控机床、精密仪器等设备的关键部件连接。
在汽车制造、航空航天等领域也有着广泛的应用。
2、胀紧连接的工作原理
① 胀紧机制
当拧紧螺母或螺钉时，内套件（胀套）会沿着轴向产生位移，导致其直径增大，从而紧紧地贴合外套件的内壁。
这种膨胀产生的摩擦力足以传递旋转力矩，实现动力的有效传输。
② 影响胀紧效果的因素
材料属性：不同的材料具有不同的弹性模量，这直接影响到胀紧连接的效率。
配合公差：合适的公差可以保证胀紧后的稳定性和可靠性。
操作技巧：正确的安装方法是保证胀紧连接性能的重要因素之一。
3、胀紧连接的安装步骤
① 准备工作
清洁待连接的部件表面，去除油污、锈迹等杂质，确保接触面干净平整。
根据实际需求选择合适规格的胀紧套，并检查胀紧套是否完好无损。
② 安装过程
将胀紧套轻轻放入预设位置，确保其正确定位。
使用专用工具均匀施加扭矩，按照制造商推荐的数值逐步拧紧螺母或螺钉，直到达到所需的胀紧程度。
4、胀紧连接的拆卸方法
① 常规拆卸
在需要更换或检修时，首先应松开所有的固定螺丝。
使用专门的拆卸工具或加热方法，使胀紧套收缩，从而轻松取出。
② 特殊情况下的处理
对于长时间使用后难以拆卸的情况，可能需要采用更为专业的手段，如液压拉拔器等工具。
如果遇到胀紧套严重损坏无法正常拆卸，可能需要采取破坏性方法，但应尽量避免，以免影响其他部件。
