1、万向联轴器概述

① 定义与功能

     万向联轴器是一种用于连接两根不同轴线或存在角度偏差的轴之间的机械部件，能够传递扭矩和运动。

     其主要功能是在两轴之间形成灵活的连接，允许一定范围内的角度偏移、轴向位移和径向位移。

② 应用领域

     广泛应用于汽车、农业机械、纺织机械、冶金设备等多个行业。

     特别适用于需要频繁启动停止、承受冲击载荷的工作环境。

 2、万向联轴器的主要类型

① 十字轴式万向联轴器

     结构特点：通过一个十字形的中间轴将两个法兰盘连接在一起，能够补偿较大的角度偏差。

     使用场景：适用于高转速、小角度偏差的应用场合。

② 滑块式万向联轴器

     结构特点：通过滑块在两个法兰盘之间滑动来实现两轴的连接，可补偿较大径向位移。

     使用场景：适合中低速、需要较大径向补偿的应用。

③ 三销轴式万向联轴器

     结构特点：利用三个销轴分布在圆周上，以实现更稳定的连接，能够处理更大的扭矩。

     使用场景：适用于重载、大扭矩传动系统。

 3、万向联轴器的规格型号选择指南

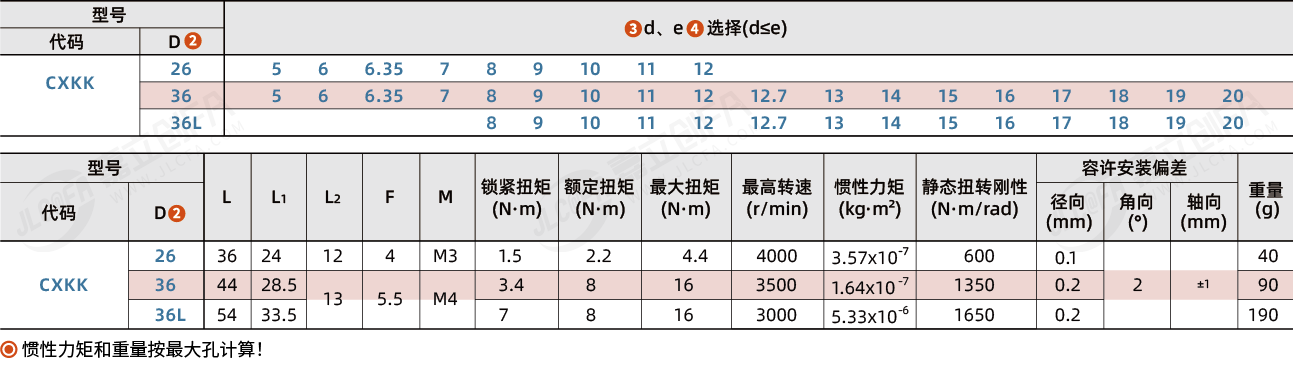

① 规格参数解析

     扭矩容量：指万向联轴器能够安全传递的最大扭矩值。

     轴孔直径：根据所连接轴的实际尺寸选择合适的轴孔直径。

     最大允许角度：不同型号的万向联轴器能承受的角度偏差范围不同。

     运行速度：考虑工作环境中的最高转速，选择合适的产品。

② 选型步骤

     明确需求：首先确定所需的扭矩、转速等基本参数。

     参考手册：查阅制造商提供的产品目录或技术手册，对比各型号的具体性能指标。

     综合考量：除了基本的技术参数外，还需考虑成本、安装空间等因素。

 4、万向联轴器的安装与维护

① 安装注意事项

     对准中心：确保两轴的中心线对齐，减少不必要的磨损。

     检查间隙：安装前检查各个部件间的配合间隙是否符合要求。

     预紧力调整：对于某些类型的万向联轴器，适当调整预紧力可以提高其工作效率。

② 日常维护建议

     定期润滑：根据使用频率和工作环境定期给万向联轴器加油脂，保证其良好运行状态。

     检查磨损情况：定期检查联轴器的磨损程度，及时更换损坏部件。

     清洁保养：保持联轴器表面清洁，防止灰尘和异物进入影响正常工作。
